一、星空电子快速门主回路、端子说明
端子记号：R.S.T，内容说明：电源输入端（230V级机种，单，三相共用，单相任选二相接入）；
端子记号：E，内容说明：接地端子，按电工法规230V第三种接地，400V特种接地；
端子记号：U.V.W，内容说明：变频器输出端；
端子记号：：P.P.r，内容说明：制动电阻连接段
二、星空电子快速门控制端子说明
| 端子记号 | 内容说明 | 出厂设定 |
| FOR | 多功能输入一 | 上升按钮 |
| REV | 多功能输入二 | 下降按钮 |
| RST | 多功能输入三 | 急停 |
| SPH | 多功能输入四 | 雷达 |
| SPM | 多功能输入五 | 上升限位 |
| SPL | 多功能输入六 | 下降限位 |
| GND | 控制信号公共端 | |
| VI | 手动/自动，半开/全开 | 手动/自动 |
| +10V | 手动/自动电源端 | |
| DRV | 多功能输出端子一（光耦合） | 双门联锁信号 |
FA FB FC | 多功能输出端子三（常开/常闭） | 电机刹车信号 |

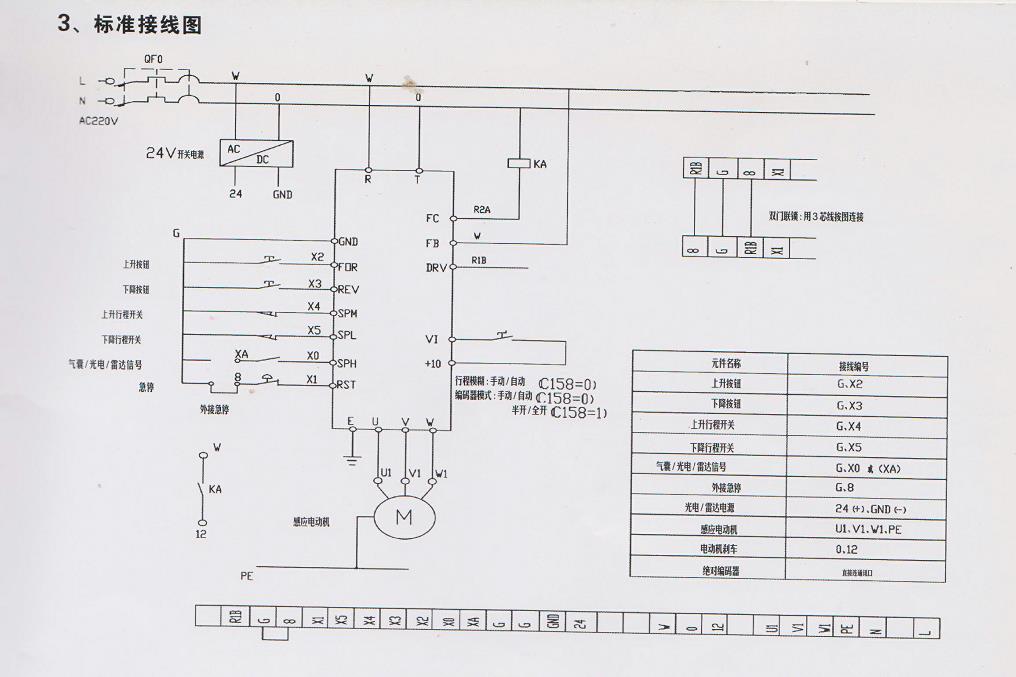

三，星空电子快速门标准接线图

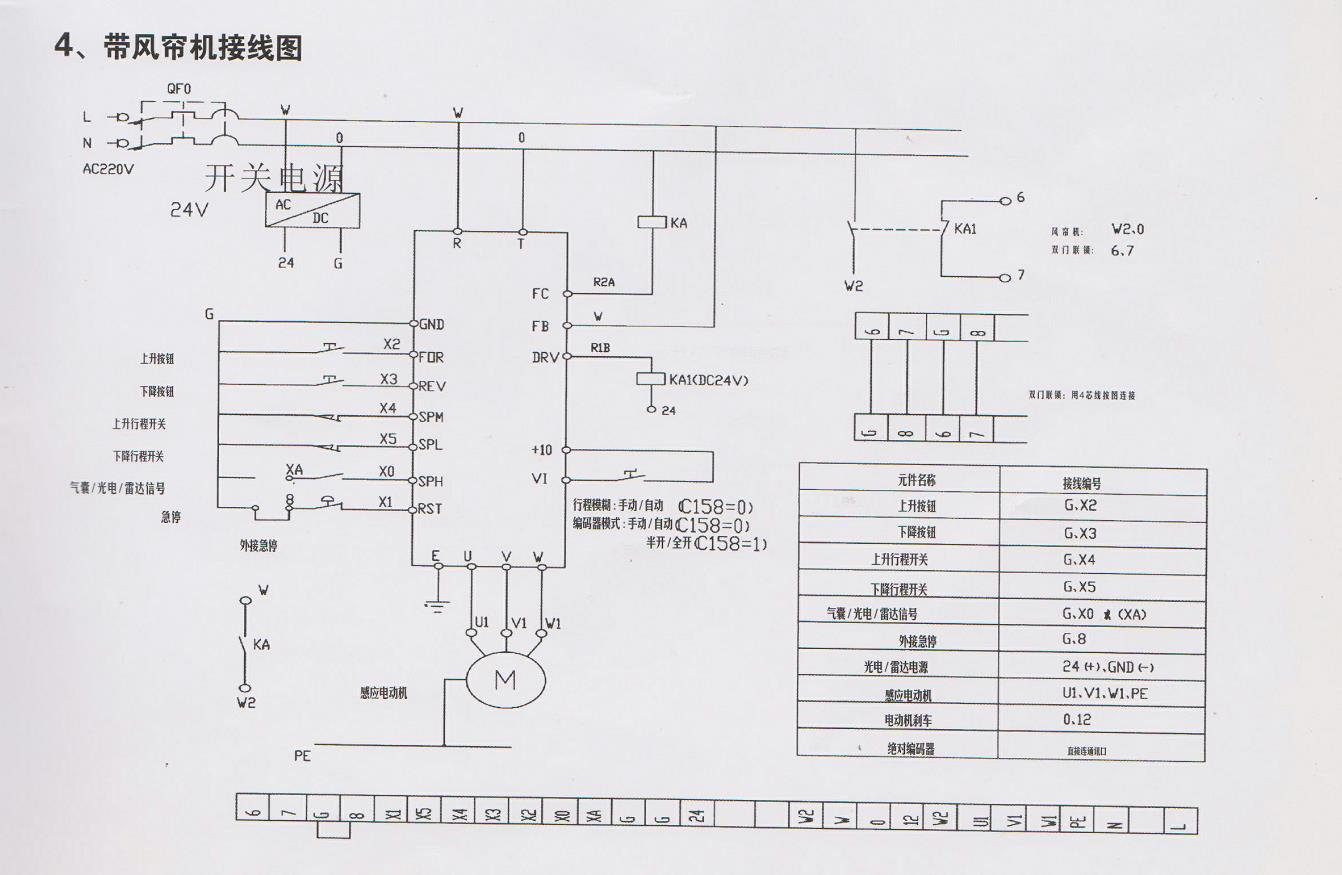

四、星空电子快速门带风帘机接线图
